鋼種介紹

3Cr13是馬氏體不銹鋼常用牌號。在所有不銹鋼中，馬氏體型的耐腐蝕性能最弱，但是通過熱處理，可以得到較好的強度、硬度及耐磨性能。

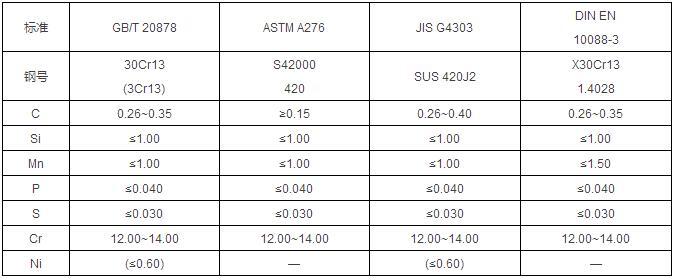

成分規范

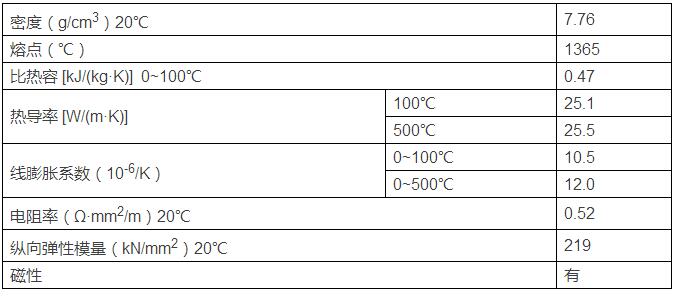

物理性能

熱處理

3Cr13鋼完全退火后，硬度低且耐腐蝕性低，這是因為在退火的鋼中存在大量的碳化鉻，這不僅使固溶體中的鉻含量降低，并且碳化鉻與基體構成許多微電池，故加速了鋼的腐蝕。而淬火狀態3Cr13鋼，由于基體組織是馬氏體，大量的鉻與碳被保持在馬氏體中，不僅硬度高而且耐腐蝕性也高，因此為了保證3Cr13鋼有高的耐腐蝕性，須經淬火和回火后使用。

性能用途

3Cr13鋼機械加工性能好，經熱處理（淬火回火）后，具有優良的耐腐蝕性能拋光性能較高的強度和耐磨性，多用于力學性能要求較高、耐蝕性能要求一般的零件上，如彈簧、汽輪機葉片、作刃具、噴嘴、閥座、閥門/水壓機閥等。除此之外，3Cr13也用于制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具。
