鋼種特性

撫順718H鋼是高級預硬合金模具鋼，該鋼種添加1%的Ni后，組織均勻性、硬度均勻比P20H鋼更出色，尤其在厚度≥350mm的模塊中表現優異；氣體、雜質含量低，保證達到高光澤度表面的拋光效果及蝕刻花紋要求；強度高、韌性優良。預硬態可直接加工成形使用。

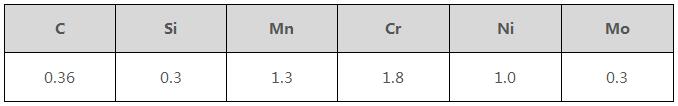

化學成分參考表

物理性質

撫順718H成型鍛造比較常規模塊鍛造的優點：

1）心部硬度和表面硬度更加均勻一致；

2）熱處理組織轉變比較單一，金相組織更加細膩均勻；

3）材料心部變形量是常規模塊心部變形量的10倍，不存在心部疏松現象；

4）材料心部韌性和表面韌性偏差極小；

5）加工性能出色，模具加工周期縮短，降低成本。

典型應用舉例

1）可用于尺寸穩定性要求高的大、中型復雜型腔模具；

2）適用于電火花加工類型，蝕紋加工（皮紋、梨波紋、仿石紋）的蝕刻類模具；

3）可用于透明塑膠如文具盒、日用品容器類高光澤度要求的模具；

4）特別適合家電及辦公塑料模具如：冰箱、空調，復印機等產量要求較高的大型模具；

5）適用汽車塑料模具，如：保險杠、儀表盤、內飾車板、車燈等；

6）模具使用壽命最高可達60萬次以上。

供貨狀態

預硬態，硬度HRC34-39
