金華洲產品分類
Product Categories
聯系金華洲
深圳市金華洲模具鋼材有限公司
全國咨詢熱線：400-788-5859
電話：0755-27467134
地址：深圳市寶安區沙井新二莊村路41號金塘工業區B棟1樓
塑膠產品的表面質量取決于生產該產品的模具的表面質量。模具鋼材所包含的非金屬夾雜物及材質偏析影響著鋼材的拋光性能。STAVAX ESR（ESR是煉鋼過程中一種附加的工藝流程，可以確保剛才在低的硫含量及低的非金屬夾雜物）是一款高純凈度，具有精細化組織結構的不銹模具鋼，經過專業的拋光程序，可獲得高鏡面級的拋光效果。適用于制作高表面質量要求的長壽命注塑模具。
對應鋼種
成分設計
交貨狀態及硬度
退火狀態 HB＜235交貨
預硬狀態 HRC30-36交貨
探傷檢驗
金華洲對原材入庫均探傷合格才能入庫，保證材料穩定性。執行標準按GB/T4162進行超聲波探傷檢驗，B級合格。
用途
STAVAX ESR推薦用于所有模具，其特性更適合以下特殊使用需求：
1）耐腐蝕/銹蝕
對有腐蝕性的PVC、醋酸鹽類等注塑原料或必須在潮濕的環境下工作存放的模具。

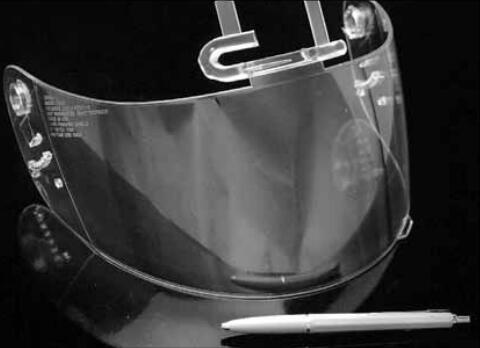

聚碳酸酯制的摩托車安全頭盔鏡片
2）耐磨損
注塑磨損性較大或有添加物的注塑原料（包含熱固性注塑模具）。一勝百的STAVAX ESR推薦使用在長壽命模具如一次性餐刀具、容器等。

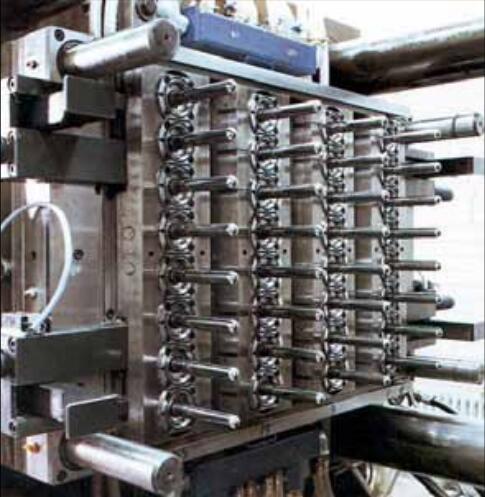

一勝百的STAVAX制作的瓶胚模
3）高表面質量產品
生產光學產品，如照相機、太陽眼鏡片；醫療器械，如注射器和分析藥瓶等。

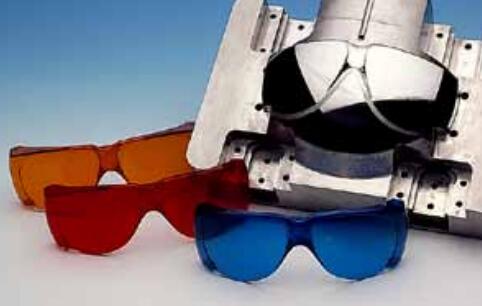

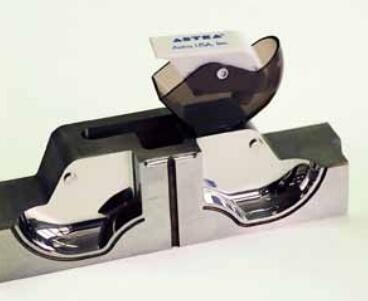

一勝百的STAVAX ESR是高拋光模具的最佳選擇

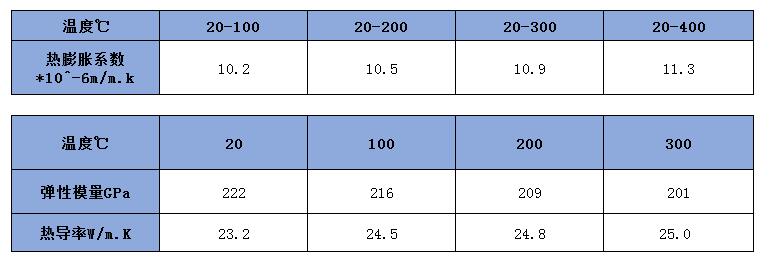

物理性能
熱處理工藝參考
軟化退火
在保護狀態下，加熱至890℃均溫后，于爐中以每小時20℃冷卻至850℃，再以每小時10℃冷卻至700℃，接著在置于空氣中冷卻。
淬火

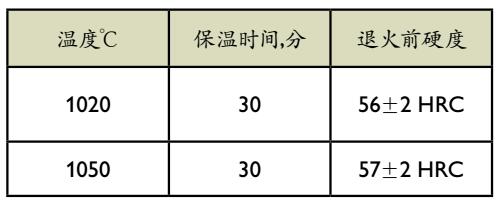

預熱溫度600-850℃，奧氏體化溫度1020-1050℃，通常采用1020-1030℃。
保溫時間=當鋼材的表面及中心達到一致的淬火溫度后開始計時
注：在奧氏體化過程中要加以保護避免脫碳及氧化發生

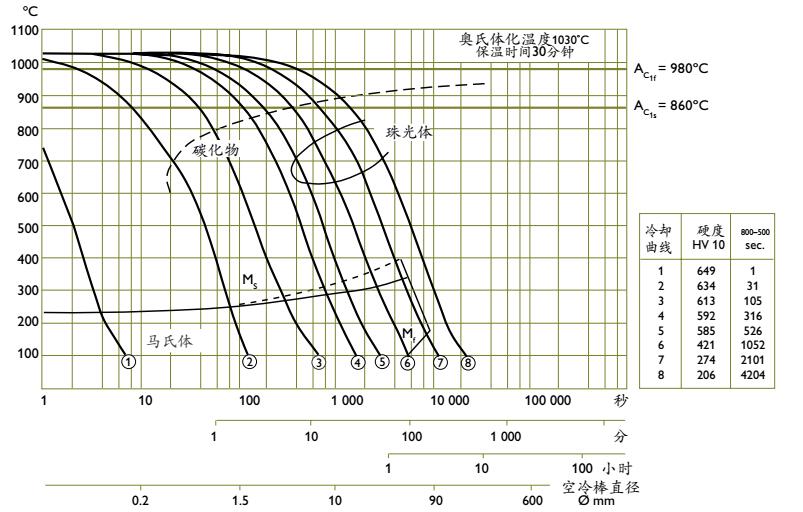

CCT圖
奧氏體化溫度1030℃，保溫30分鐘。

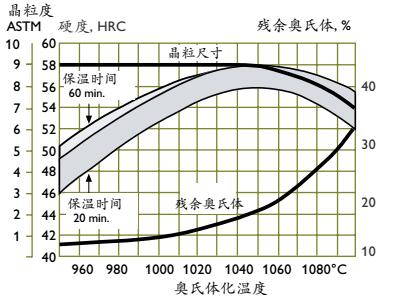

硬度，晶粒度及殘余奧氏體含量隨淬火溫度的變化
淬火介質
·足夠正壓的真空氣冷
·高速氣體/循環氣氛
·流態爐或鹽浴爐250-550℃分級淬火后在空氣中風冷
·油溫大約80℃
為使模具達到最合適的特性，在模具的變形程度可接受的條件下，冷速越快越好。于真空爐中熱處理時推薦使用4-5bar的氣壓。模具冷卻到50-70℃時應立即回火。
去應力退火
粗加工后，必須加熱至650℃均溫2小時后，緩慢冷卻至500℃，然后置于空氣中冷卻。
回火

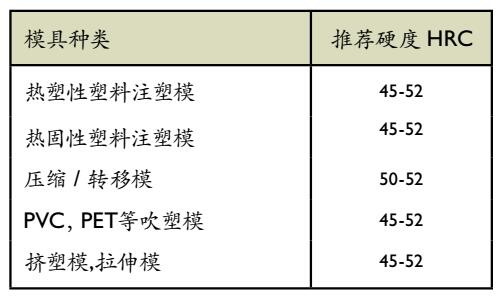

保溫時間參照回火曲線圖按所需硬度值選擇回火溫度，回火至少兩次，每次回火后，必須冷卻到室溫，最低的回火溫度為250℃。（如：當模具較小且形狀簡單時，同時要求52-54HRC的硬度，可選用最低180℃的回火溫度。）

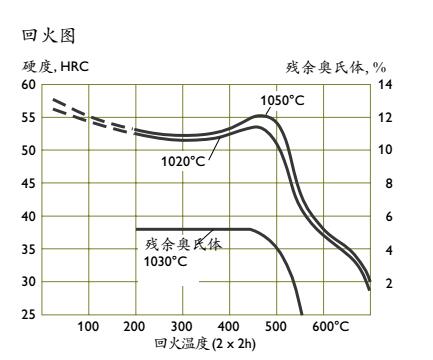

回火圖
注：以上的曲線數據只對小型模具有效。淬火回火后模具可達的硬度取決于模具的尺寸
建議250℃回火以求韌性、硬度及抗腐蝕性的最佳組合。
應避免選用過高的奧氏體化溫度與過低的回火溫度＜250℃的組合，避免模具產生太大的應力。
尺寸變化
淬火及回火時的尺寸的改變取決于熱處理過程中所采用溫度，設備及淬火介質。
模具的尺寸與幾何形狀也同樣重要。模具在加工時應預留加工量以彌補熱處理后的尺寸變形。如果在粗加工與半精加工之間進行過應力消除，建議預留0.15%作為加工余量。
機加工參數推薦
以下金華洲提供切削參數僅供參考，客戶應根據實際情況進行調整。
材料狀態：軟性退火~200HB

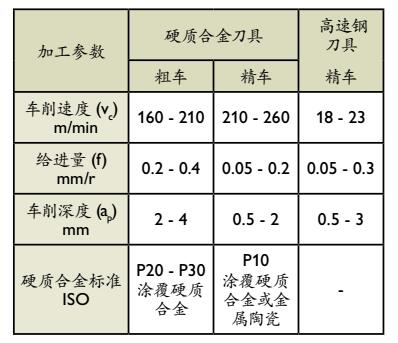

車床加工
鉆孔加工

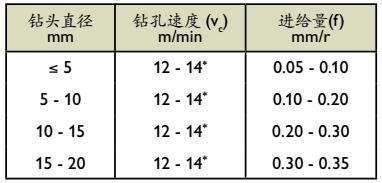

高速鋼麻花鉆頭
*對于鍍鏌HSS鉆頭，Vc=20-22 m/min

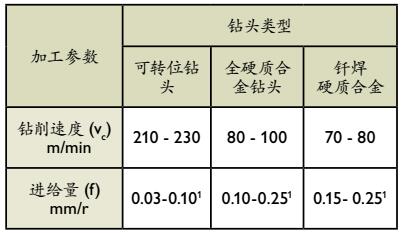

硬質合金鉆頭
1 取決于鉆頭直徑
銑床加工

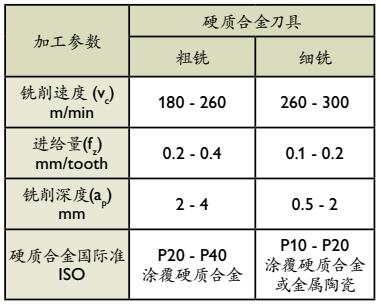

面銑和直角臺階銑

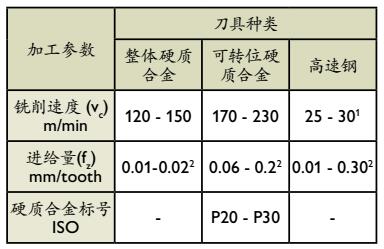

端面銑
1 對于涂層HSS端面銑，Vc~45-50 m/min
2 取決于切削徑向深度及刀具直徑
磨床加工

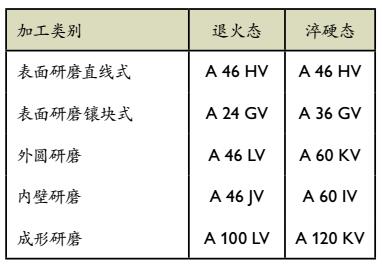

砂輪推薦
電火花加工
如果模具在淬火回火態進行電火花加工，電火花表面將覆蓋著非常脆的再熔化層（白層）及再淬火未回火層，會影響模具的性能。建議在電加工的最后階段采用“精放電”即低電流，高頻率。為了獲得預期的壽命，必須對電加工表面進行研磨和拋光，以徹底去除白層，然后用比原先回火溫度低約25℃的溫度再回火一次。
焊補
模具鋼焊接后一般容易發生開裂。但是如能注意一些細節，如正確的坡口處理、焊條的選擇、實施焊接工藝、焊前預熱及焊焊后熱處理，工具鋼的焊接也能得到很好的效果。

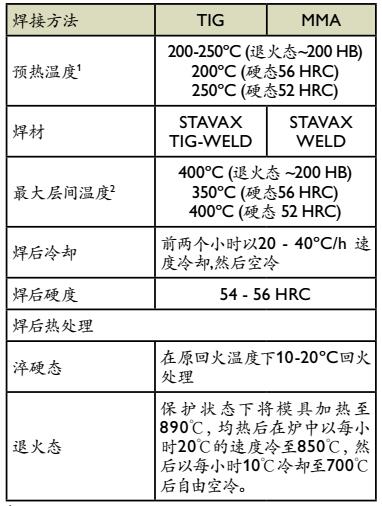

為了得到好的拋光及光刻效果，金華洲推薦使用下表的焊材。
1 模具整體必須達到預熱溫度并在整個焊補過程中維持恒定以防止產生焊接裂紋。對于淬火回火后的模具，實際預熱溫度必須低于原先的熱處理時的回火溫度以避免模具基本硬度下降。
2 對模具進行多道焊時，當焊接后道焊縫時，前道焊縫的溫度，稱為層間溫度。若超出該溫度，模具就會出現變形或在焊接區域出現軟區的風險。
拋光
淬火及回火的STAVAX ESR具備優良的拋光性。但是需要注意的是：不要在很粗糙的表面進行拋光。拋光時，上一拋光道序所遺留的刮痕被除去后，就必須立即停止繼續拋光。
擁有優良拋光性能的純凈鋼種賦予醫療產品完美的表面質量
光蝕刻花
一勝百的STAVAX ESR的雜質含量很低，所以非常適合光蝕刻花。（由于一勝百的STAVAX ESR的優良抗腐蝕性，所以必須采用特殊的光蝕刻花工藝）
| 18年專業致力于模具鋼材行業經驗，公司實力雄厚 ◆18年專注銷售進口、國產優質模具鋼材，年銷售額超過8千萬 ◆擁有40多臺大小型鋸床，二十多臺銑磨等先進加工設備 ◆與國內外多家知名品牌模具鋼材生產廠家建立了長期穩定的合作關系 如：東北特鋼集團、攀鋼集團、瑞典一勝百、德國撒斯特、日本大同、日本日立等 |
 |
 |
嚴格的質量管理體系，品質保證 ◆嚴格的質量監控系統：通過其嚴格的進貨標準及先進的品質監測機制如超聲波探傷、拉力測試、硬度測試等等，保證模具鋼材的高品質 ◆原鋼廠鋼材正品保證，拒絕裂痕，夾雜，沙孔，麻點，疏松，拋光容易出現料紋，拋光度不達標等問題 |
| 高性價比，交貨周期快 ◆高性價比，交貨周期快專業致力于打造高性價比的模具鋼材，是模具廠商的最佳合作伙伴，產品資源豐富，規格齊全，品質穩定，價格最優，交貨周期快 ◆精選撫順優質特鋼，高品質，價格低，為您節約開模成本 |
 |
 |
提供專業的模具鋼材技術支持 ◆金華洲擁有一支專業的模具鋼材研發團隊，為您提供技術難題解決，提供您的綜合競爭力 |
| 完善的物流體系和貼心的售后服務 ◆專業的送貨團隊和物流配送系統，更方便更快捷 ◆為您提供加工、送貨一站式服務，免除您的后顧之憂 ◆擁有專業的客服團隊，一對一為您提供體貼心服務 |
 |
深圳市金華洲模具鋼材有限公司
全國咨詢熱線：400-788-5859 13823195623
電話：0755-27467134
QQ客服：121781971
地址：深圳市寶安區沙井新二莊村路41號金塘工業區B棟1樓
| * 聯系人： | 請填寫您的真實姓名 |
| * 手機號碼： | 請填寫您的聯系電話 |
| 電子郵件： | |
| * 采購意向描述： | |
| 請填寫采購的產品規格、數量和產品描述，方便我們進行統一備貨。 | |
| 驗證碼： | 看不清？！ |
相關資訊
| 我要評論: | |
| 內 容： |
（內容最多500個漢字，1000個字符） |
| 驗證碼： | 看不清？！ |
共有-條評論【我要評論】
