乖乖女被糙汉c喷了1v1,快拔出来我是麻麻,免费人妻av无码专区,欧美极品少妇无套实战

Unimax為鉻鉬釩合金工具鋼，其具備以下的特性：

1、各個方向都具有優良的韌性和延展性;

2、良好的耐磨性

3、良好的熱處理尺寸穩定性和優良的淬透性

4、良好的抗回火軟化性能和良好的高溫強度

5、良好的抗熱疲勞性和極佳的拋光性

應用

Unimax適合用做長壽命模具，適用于增強性塑料和壓塑模具；

Unimax也可于工況非常苛刻的冷作模具，例如，高負荷沖切模具，非常易于崩角的冷鍛和搓絲模具等；

對于需要高硬度和高韌性的熱作模具及工程用鋼，Unimax也是一種很好的選擇。

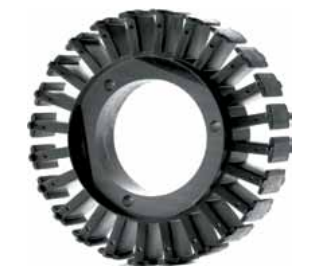

電子馬達轉子，采用Unimax制作模具

性能

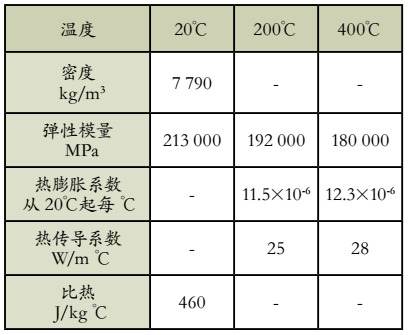

物理性能

淬火回火至56-58HRC.

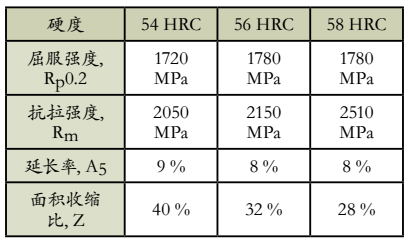

機械性能

熱處理

軟性退火

在保護狀態下，加熱至850℃均溫后，于爐中以每小時10℃的速度，緩冷至600℃，然后在空氣中冷卻。

去應力退火

粗加工后的材料加熱至650℃，保溫2小時后緩慢冷卻至500℃，然后置于空氣中冷卻。

淬火

預熱溫度:600–650℃和850–900℃。

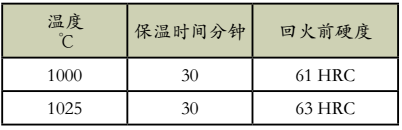

奧氏體化溫度:1000–1025℃,通常1025℃。保溫時間:30分鐘

保溫時間＝當鋼材的表面及中心達到一致的淬火溫度后，才開始計算在爐中的保溫時間。

淬火時必須保護，以避免脫碳及氧化

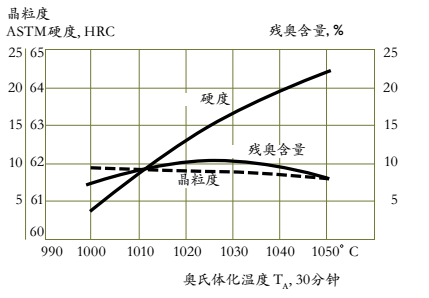

硬度、晶粒度，殘奧含量和奧氏體溫度間的關系

淬火介質

高速氣體/循環氣體氣氛；真空爐（高速及充足過壓氣體）；在500－550℃鹽浴爐或流動粒子爐中分級淬火；200－350℃分級淬火；

注意：鋼材冷卻至50－70℃應立即回火。

回火

參照回火曲線圖按所需硬度值選擇回火溫度。回火至少兩次，每次回火后，必須冷卻到室溫，最低的回火溫度為525℃。保溫時間至少兩小時。

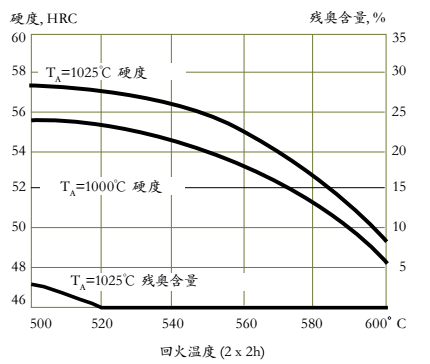

回火曲線圖

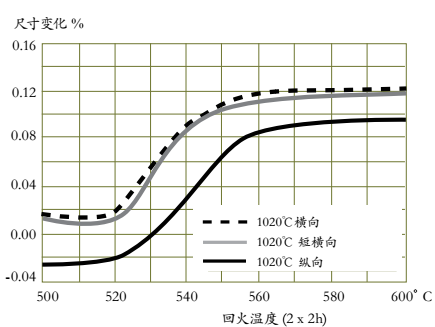

尺寸變化

測量條件是1020℃淬火，保溫30分鐘，在真 空爐中N2淬火冷卻，在800－500℃溫度范圍內，冷卻速度是1.1℃/每秒。

試樣尺寸：100×100×100mm

表面處理

為了減小摩擦和增強耐磨性，模具鋼材可以進行一些表面處理，最常用的處理方式是氮化處理和表面PVD、CVD涂層。

高硬度和高韌性，并且有較好的尺寸穩定性，使Unimax非常適合做各種表面涂層的基體鋼材。

氮化和氮碳共滲

氮和碳氮共滲，可以形成高硬度的表面，可以提高抵抗磨損和咬合的能力。

滲氮后的表面硬度約為1000－1200HV0.2kg, 滲氮層厚度應按照使用要求進行選擇。

PVD

PVD，物理氣相沉積，是一種在200－500℃溫度下，在基體表面沉積耐磨損表面涂層。

CVD

CVD，化學氣相沉積，是在1000℃處理高溫下，獲得的抗磨損表面涂層的一種方法。
